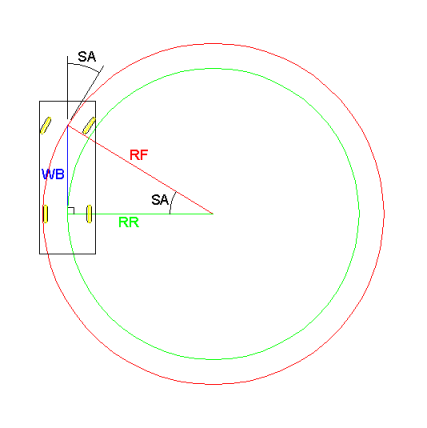

El siguiente diagrama muestra el vehículo con los neumáticos girando en posición de dirección máxima. Así tenemos como resultado el mínimo de giro con respecto a la línea central.
La fórmula muestra cómo calcular el ángulo de dirección máximo de un vehículo, dado el radio mínimo de giro con respecto a la línea central.
Radio mínimo de giro
WB |
Distancia entre ejes |
RF |
Radio mínimo de giro con respecto a la línea central (hacia adelante) |
RR |
Radio mínimo de giro con respecto a la línea central (en reversa) |
SA |
Ángulo de dirección máximo |
Fórmulas para calcular los ángulos máximos de dirección del radio dado:
SA = arcsin (WB/RF)
O BIEN
SA = arctan (WB/RR)
